تبدیل استیل جوشی

تبدیل جوشی استیل ( Welding reducer ) به قطعه ای مخروطی شکل از موارد اتصال دهنده و تغییر سایز در لوله کشی می گویند. عامل کاهش و تغییر سایز در لوله کشی می باشد.

فروش ویژه تبدیل استیل جوشی

انواع تبدیل جوشی استیل

1. تبدیل هم مرکز – Concentric Reducer

2. تبدیل غیر هم مرکز یا خارج از مرکز – Eccentric Reducer

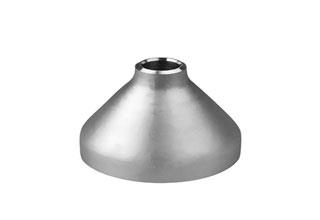

تبدیل هم مرکز

تبدیل هم مرکز یا تبدیل صاف قطعه ایست که ورودی و خروجی آن روبروی هم و در یک راستا هستند. و هر گاه دو لوله غیر هم سایز در یک مسیر هم راستا و هم مرکز باشند، از تبدیل هم مرکز برای اتصال استفاده می کنیم.

فولادهای زنگ نزن یا استنلس استیل گروه گسترده ای از آلیاژهایی است هدف از این استیل مقاومت در برابر هر گونه خوردگی به خصوص مقاومت در برابر رطوبت می باشد.

بیشتر بخوانید: زانویی استیل چیست؟

ویژگی های استنلس استیل

• شکل پذيری عالي

• دمای پايين و مقاومت خوب در برابر پوسته شدن

• اکسايش و خزش در دمای بالا

ساختار استنلس استیل

• این آلیاژ حاوی درصد معین و قابل توجهی کروم می باشد

• برای این دسته از فولادها از حداقل درصد کروم ۱۱ استفاده می شود

• برای اینکه خاصیت ضد زنگ را داشته باشند، نباید کمتر از این مقدار کروم داشته باشند .

• درواقع مقاومت در برابر خوردگی را وجود عنصر کروم در فولاد شکل میدهد .

• ساختار کروم نیز به صورت یک لایه اکسید کروم می باشد که روی سطح فلز را می پوشاند و از سطح براقی هم برخوردار است  .

• اين لايه نازک سرتاسری تحت شرايط مساعد فولاد را در برابر مواد و محيط های خورنده محافظت می نمايد.

• علاوه بر کرم، عناصر شيميايي ديگري نيز در ترکيب فولادهاي ضد زنگ بکار ميروند که از آن جمله ميتوان به مولييدن و نيکل اشاره نمود.

• نيکل عمدتا موجبات انعطاف پذيري و فرم پذيري را در فولاد ضد زنگ باعث می‌ گردد.

بیشتر بخوانید: اتصالات جوشی چیست

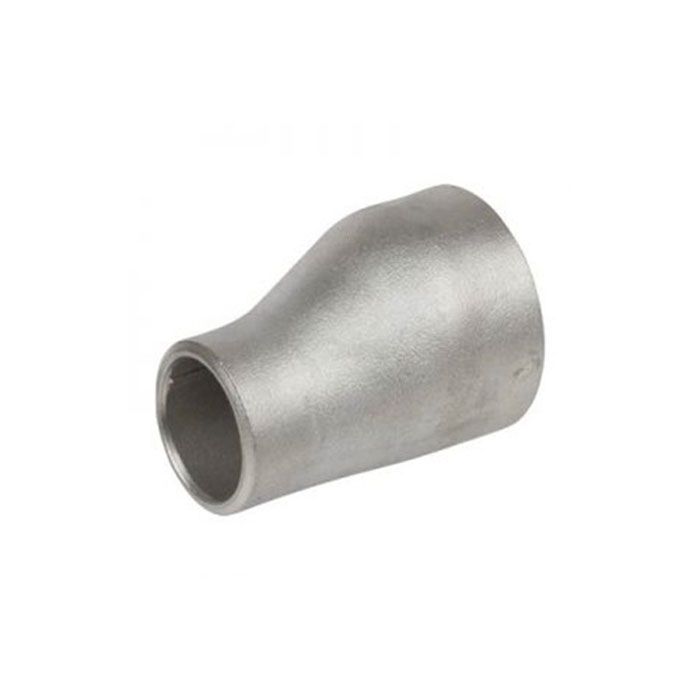

تبدیل غیر هم مرکز یا خارج از مرکز

تبدیل غیر هم مرکز یا تبدیل کج تبدیلی است که ورودی و خروجی آن روبروی هم نیستند. و هر گاه دو لوله غیر هم سایز در مسیر غیر هم راستا باشند، از تبدیل غیر هم مرکز برای اتصال استفاده می کنیم.

تفاوت تبدیل هم مرکز و تبدیل غیر هم مرکز چیست

هنگام اتصال هم مرکز لوله ۲ اینچ به لوله  یک، سطح بالا و پایین دو لوله در یک راستا قرار نمی گیرند. اما مرکز هر دو لوله در یک راستا قرار می گیرد. هنگام اتصال غیر هم مرکز لوله ۲ اینچ به لوله یک اینچ، سطح دو لوله از پایین یا از بالا در یک راستا قرار می گیرند. اما مرکز دو لوله در یک راستا قرار نمی گیرد.

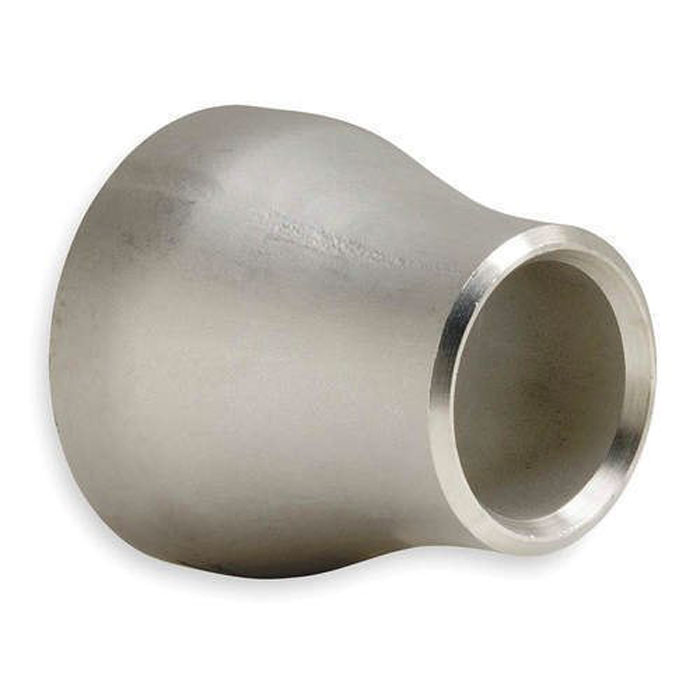

تبدیل استیل جوشی درزدار

تبدیل استیل درزدار، از لوله های اینچی استیل استاندارد که از ورق رول و درز جوش شده تولید می گردد. و معمولا در نقاطی که فشار کمتر دارند قابل استفاده می باشد.

بیشتر بخوانید: معرفی انواع فلنج

روش تولید تبدیل استیل

روش کم کردن سایز

در این روش لوله سایز بزرگتر، داخل پرس شده و سر لوله جمع شده، به سایز مورد نظر می رسد و تبدیل ایجاد می گردد. مرحله بعد ماشین کاری و مارک است. در سایز های کوچک تبدیل آهنی از پرس ضربه ای و در سایزهای بزرگتر، از پرس هیدرولیک استفاده می گردد.

روش افزایش سایز با سمبه

در این روش، یک سمبه پرس هیدرولیک وارد لوله می شود. لوله از یک سر دچار کشش شده و با افزایش سایز، به اندازه مطلوب می رسد.

در افزایش سایز، عوامل مهمی در کیفیت نقش اثر دارند.

1. ورود سمبه به داخل لوله و کش آمدن قطعه، اصطلاحا ممکن است فولاد را دچار خستگی کرده و مولکول های فولاد دچار از هم گسیختگی گردد. لذا اندازه و سرعت تغییر و نیز ضریب تغییر مهم است.

2. در صورت انجام این کار یا باید قطعه گرم شود یا اینکه بعد از انجام عملیات در کوره تنش زدایی گردد.

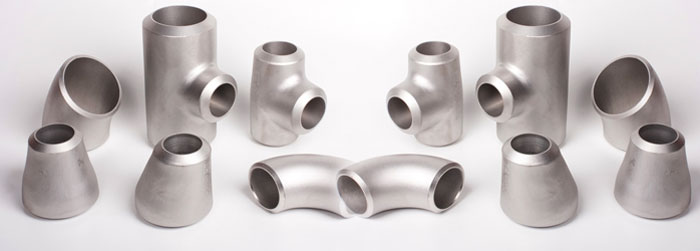

اتصالات استیل

نکات مهم در تولید تبدیل جوشی آهنی

• همیشه در تولید تبدیل در اختلاف سایزهای کم، روش کم کردن سایز توصیه می گردد.

• همیشه در تولید تبدیل در اختلاف سایزهای زیاد، تلفیق دو روش، یعنی هم کم کردن سایز از یک سو و افزایش سایز از سوی دیگر توصیه می گردد.

• تنش زدایی در تولید اتصالات گاز، فراموش نشود.
