آشنایی با مغزی تبدیل استیل

مغزی یک قطعه کوچک از اتصالات در لوله کشی است که دارای رزوه نرینه در هر دو انتهای خود است و مورد استفاده آن وصل کردن دو اتصال مادگی به هم دیگر است. این اتصال معمولا ، برای اتصال یک نوع به نوع دیگر مورد استفاده قرار می گیرد. این قطعات در سیستم های لوله کشی با فشار پایین استفاده می شود.

سرهای مغزی تبدیلی استیل از لحاظ سایز و ابعاد متفاوتند. از ویژگی های این اتصال با توجه به جنس، ضد زنگ بودن، ضد خراش و خوردگی است.

مغزی های استیل دردو اندازه کوتاه و بلند تولی می شوند.

3 نوع مغزی از نظر جنس:

1- فولاد

2- استیل

3- گالوانیزه

ضخامت ها و رده های کاری مغزی تبدیل:

SCH 10 , SCH 30 , SCH 40 , SCH STD , SCH XS , SCH 80 , SCH 160 , SCH XXS

2نوع مغزی از نظر اتصال تولید می شود:

مغزی ها هم مثل بقیه اتصالات از نظر اتصال به دو دسته تقسیم می شوند

1- دنده ای

2- جوشی

بیشتر بخوانید: آشنایی با بوشن تبدیل استیل

مغزی دنده ای استیل

مغزی دنده استنلس استیل (ضد زنگ) قطعه ای است که برای تغییر و کنترل جریان مورد استفاده قرار می‌گیرد. در واقع این مغزی کاهنده سایز لوله می باشد. مغزی دنده ای استیل دارای رزوه (دنده) داخلی و خارجی است.

این مغزی در انواع صنایع بخصوص صنایع غذایی استفاده می شود و از از آلیاژ 304 و آلیاژ 316 استنلس استیل در در اندازه یک هشتم اینچ تا چهار اینچ، در اندازه و ابعاد مختلف ساخته می شود.

3 کاربرد مغزی دنده ای استیل به شرح زیر است:

1- برای اتصال لوله ها به هم

2- اتصال لوله به شیرآلات

3- اتصال شیر آلات به یکدیگر

مغزی جوشی (Welding nipple):

بنا به کاربرد این نوع اتصال، لوله ها با اتصال جوشی به یکدیگر متصل می شوند. مغزی جوشی دارای یک اتصال رزوه ای (دنده ای) در یک سر و یک لوله برش خورده معمولی در سر دیگر می باشد. انتهای غیر دنده ای لوله برای آنکه از مواد جوشکاری در اتصال استفاده می شود دارای سطح بزرگتری است. یکی از مزایای اصلی مغزی جوشی زمانی است که انتهای غیر رزوه ای وصل شده باشد. در اینصورت اتصال لوله ها به انتهای رزوه ای آن آسان تر خواهد بود.

4 نوع مغزی از نظر ساخت در بازار موجود است:

1- مغزی بسته (Close/running nipple)

2- مغزی شش ضلعی (Hexagonal nipple)

3- تبدیل-مغزی/ مغزی نابرابر (Reducing/unequal nipple)

4- سرشلنگی (Hose nipple)

مغزی بسته | Close nipple

معمولا فاصله کوتاهی بین دو بخش انتهایی مغزی وجود دارد،این بخش میانی کاملا صاف است. به این مغزی، مغزی بسته می گفته می شود. در این حالت، اتصالات بسیار به هم نزدیک می شود و بخش خیلی کوچکی از مغزی دیده می شود.

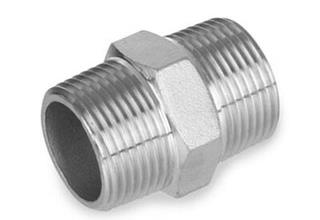

مغزی شش وجهی (Hexagonal nipple)

در این نوع مغزی، فضای کوچک صاف بین دو سر مغزی به شکل شش ضلعی است، این بخش برای استفاده راحت در چرخیدن آچار طراحی شده است. این نوع مغزی را مغزی های شش وجهی می نامند.

این مقطع شش ضلعی، مانند یک مهره عمل می کند و مغزی به راحتی بوسیله یک آچار معمولی محکم می شود و نسبت به مغزی مدور معمولی، مزیت مکانیکی بهتری دارد.

مغزی های شش وجهی که فاصله دو بخش انتهایی آن بلند تر باشد، مغزی شش وجهی بلند (long hex nipple) نامیده می شود.

تبدیل-مغزی/ نامساوی (Reducing/unequal nipple)

تبدیل-مغزی یا مغزی نابرابر برای سیستم های لوله کشی است که نیاز به تغییر ابعاد لوله دارد. این مغزی قطعه ای از لوله با رزوه ماده بزرگ را به قسمتی با اندازه کوچکتر وصل می کند.

کاهش در قطر لوله، به معنی فشار و نرخ جریان بیشتر در لوله یا اتصال کوچکتر است.

سرشلنگی (Hose nipple)

زمانی که در سیستم لوله کشی نیاز به وصل لوله به شلنگ باشد از سرشیلنگی استفاده می شود. این نوع مغزی، در یک طرف اتصال رزوه نرینه و در طرف دیگر شکل نواری مانند برای وصل و محکم کردن شلنگ دارد که می تواند هم اندازه اتصال لوله و یا کوچکتر باشد.

انواع اتصالات از نظر شکل انتهایی مغزی:

1- دو انتهای صاف (PBE)

2- یک انتهای صاف (POE)

3- دو انتهای رزوه ای (TBE)

4- یک انتهای رزوه ای (TOE)

5- دو انتهای اریب (BBE)

6- یک انتهای اریب (BOE)

مورد دیگر این است که اتصالات انتهایی مغزی می تواند بسته به نیاز سیستم لوله کشی، ترکیبی از موارد مذکور باشد.

1- دو انتهای صاف (PBE):

مغزی دارای دو انتهای صاف و بدون هیچ رزوه ای است که معمولا برای جفت کردن اتصالات با جوش محفظه ای استفاده می شود.

2- یک انتهای صاف (POE):

شرح مغزی با انتهای صاف برای یک سر این نوع مغزی برقرار است.

بیشتر بخوانید: آشنایی با تبدیل استیل

3- دو انتهای رزوه ای (TBE):

این مغزی دارای دو انتهای رزوه ای می باشد و برای جفت شدن با اتصالات رزوه ای مادگی  استفاده می شود.

4- یک انتهای رزوه ای (TOE):

شرح مغزی با دو انتهای رزوه ای برای یک سر این مغزی تعریف می شود.

5- دو انتهای اریب (BBE):

مغزی نوع مغزی دارای دو انتهای اریب می باشد و برای موارد جوشکاری مانند اتصالات با جوش لب به لب مورد استفاده قرار می گیرد.

6- یک انتهای اریب (BOE):

توضیح مغزی با دو انتهای اریب برای این نوع مغزی با یک سر اریب تعریف می شود.
